PER610DMX

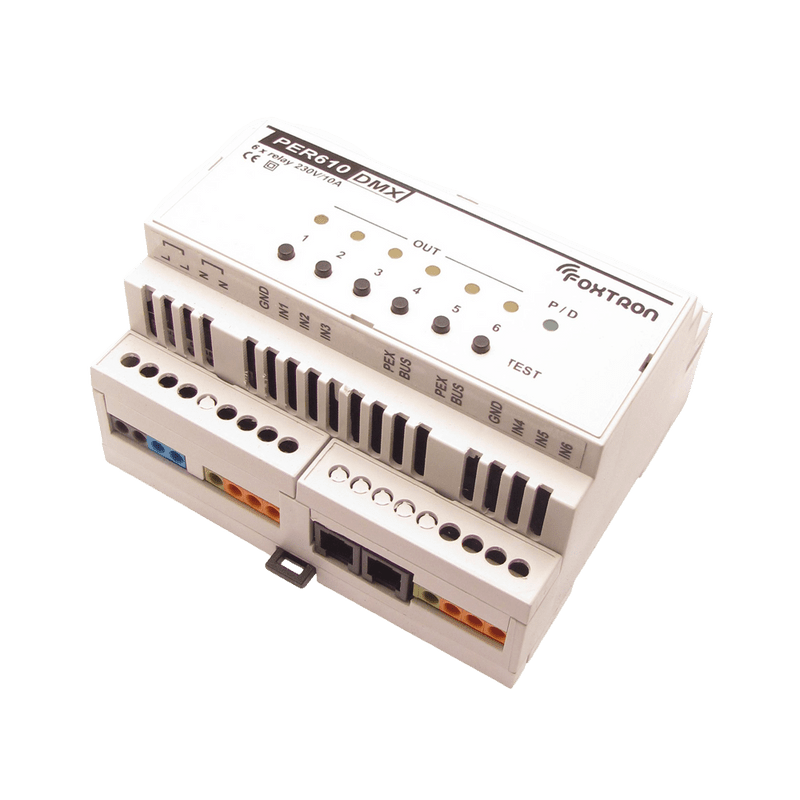

Reléová jednotka PER610DMX

PER610DMX je 6 kanálová reléová jednotka pro spínání zátěží do 10A.

Výstupy jsou tvořeny nezávislými bezpotenciálovými přepínacími kontakty.

Kromě řízení po sběrnici DMX, lze výstupy ovládat externími vstupy a tlačítky na čelním panelu jednotky.

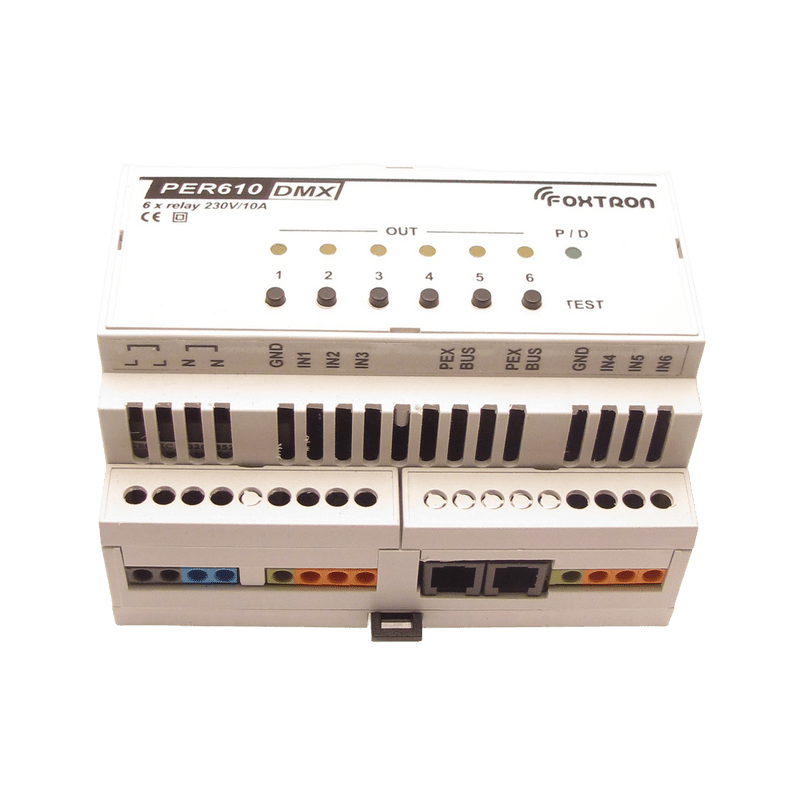

Na čelním panelu je signalizován stav jednotlivých kanálu.

Nastavení DMX adresy:

připojené DMX, vše na 0. Zmáčknout a držet tlačítko a vyjet
kanál DMX na 255. Zapsání se provede po asi 1s a pokud je relé sepnuté (LED svítí), nijak se nesignalizuje.
Pozor, u nové jednotky jsou nastavené všechna relé na adrese 0. Musí se nastavit jednotlivé adresy, a to od adresy 5 (relé 6) , pak adresa 4 (relé 5) atd. až po adresu 1 (relé 2).
Adresa 0 (relé 1) už tedy zůstane, jak bylo nastaveno na začátku.
