ACMC105
- Ovládání klimatizace Mitsubishi
- Ovládání bezpotenciálovými kontakty
- Nastavení teploty 0-10V, 4-20mA
- Napájení ze sběrnice klimatizace
- Montáž na DIN lištu
- Indikace stavu

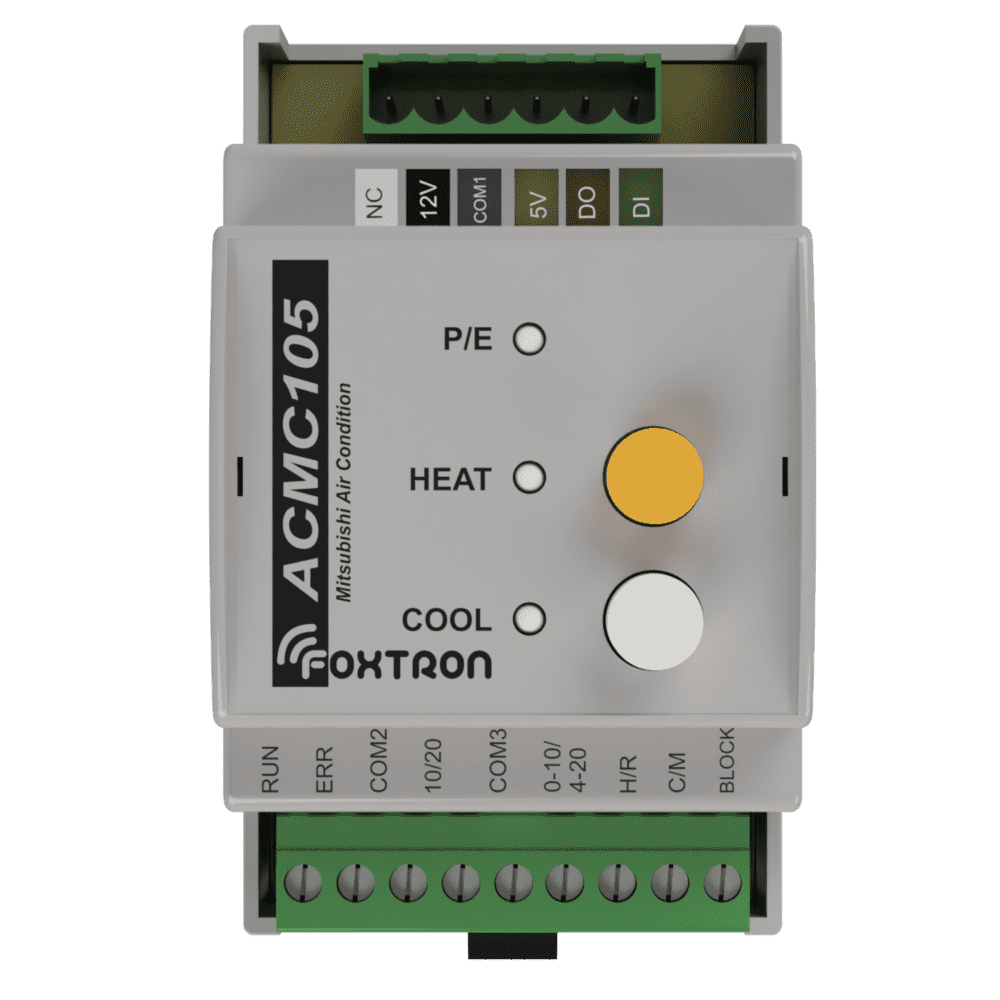

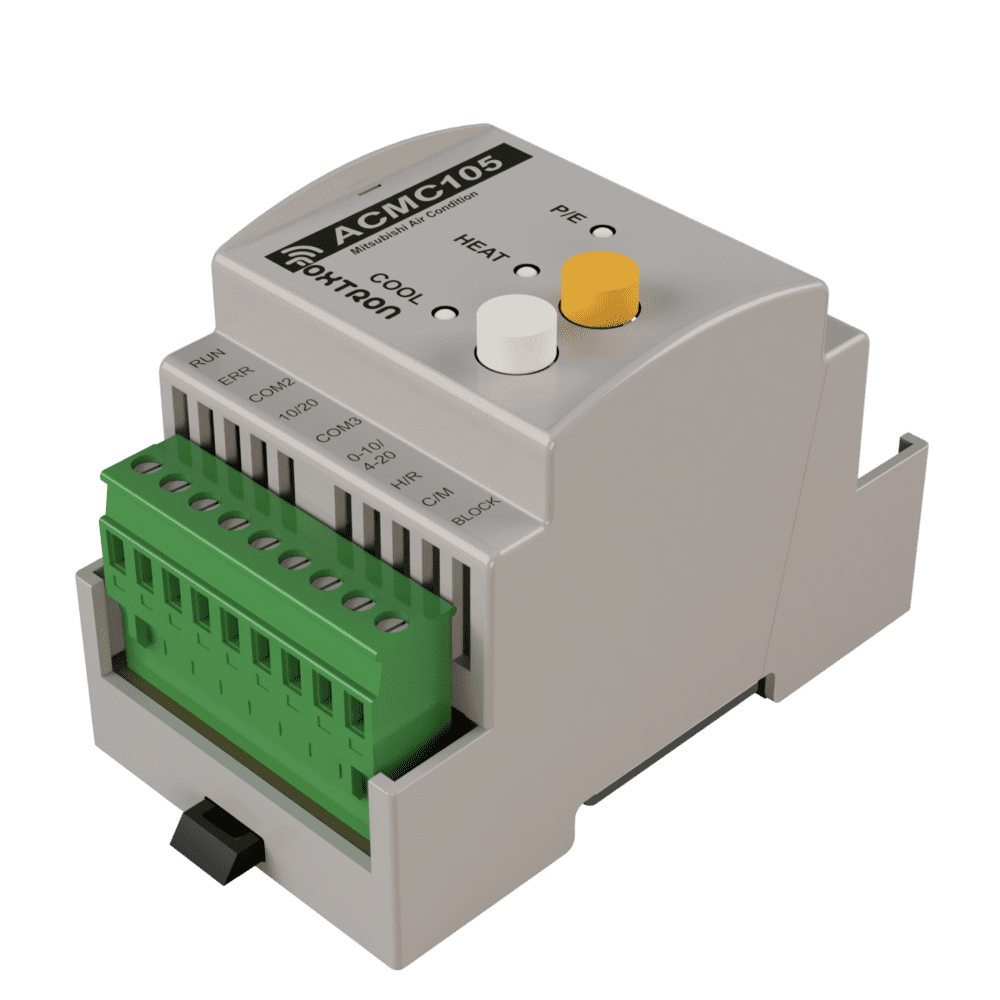

Ovládání klimatizací Mitsubishi ACMC105
Jednotka ACMC105 slouží k převedení standardních signálů používaných pro ovládání řídicích prvků používaných v měření a regulaci (MaR) vytápění a chlazení v objektech. Na základě dvoustavových vstupů umožňuje přepínat režimy klimatizační jednotky (top/chlaď). Na základě hodnoty napětí nebo proudu na analogovém vstupu, umožňuje nastavit teplotu, na kterou se má topit případně chladit. Díky univerzálnosti tohoto vstupu, může být teplota nastavena aktivním nebo pasivním zdrojem proudu 4-20mA, zdrojem napětí 0-10V nebo potenciometrem. Funkce jednotlivých vstupů a výstupů lze měnit DIP přepínači umístěnými pod čelním panýlkem jednotky. Pro indikaci provozních stavů klimatizace a ovládání slouží tři LED na čelním panelu. Ke snadnému otestování komunikace mezi jednotkou ACMC a klimatizací slouží tlačítka na čelním panelu jednotky. Fungují ovšem pouze při odpojeném ovládání z MaR.
